阻断直流分量

电网中的直流分量会导致变压器磁饱和、发热增加、噪音增大。隔离变压器通过磁路耦合阻断直流分量通过，保护后端设备

抑制共模干扰

原副边电气隔离切断地环路，消除共模电压对信号传输的影响，提高系统抗干扰能力

谐波滤除与净化

Dyn11联结中三次谐波在D绕组形成环流抵消，漏感和分布电容构成天然滤波，净化电源质量

安全隔离保护

输入与输出完全电气隔离，即使输入端发生故障，输出端仍能保持安全，保护设备和人员安全

浪涌与尖峰抑制

隔离变压器的漏感和分布电容构成低通滤波器，有效衰减电网中的高频尖峰和浪涌

产品系列

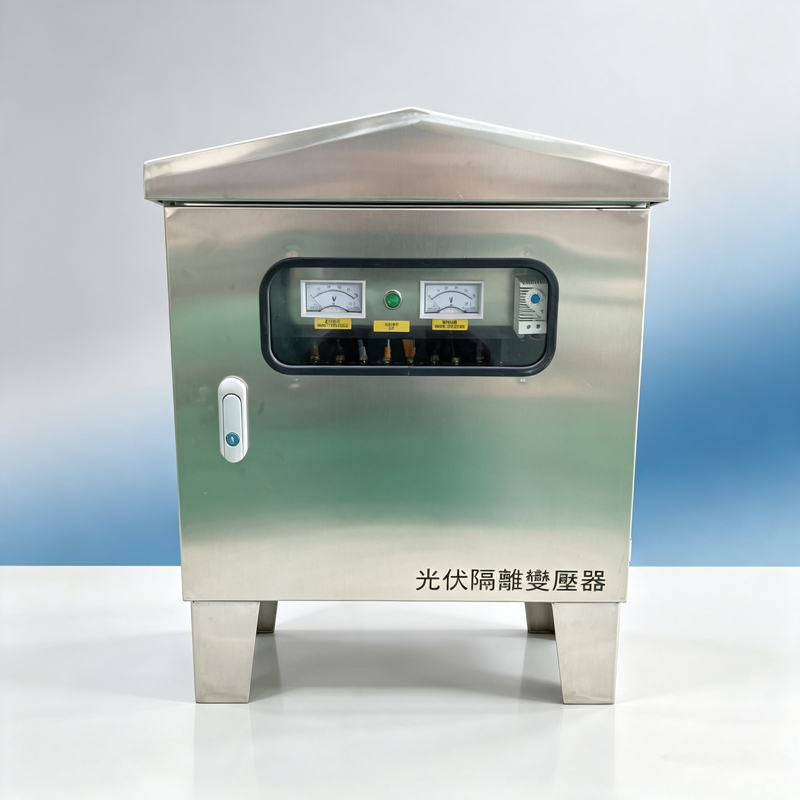

TJD系列三相干式隔离变压器

功率范围

1KVA至500KVA（可定制）

输入电压

三相 380V 正负百分之十

输出电压

三相 380V（可定制400V/415V等）

联接组别

Dyn11（标准）/ Yyn0（可选）

使用频率

50Hz / 60Hz

效率

大于等于 百分之九十八

绝缘等级

F级（155℃）/ H级（180℃ 可选）

绝缘电阻

大于等于 100MΩ（冷态）

电气强度

3000V / 1min 无击穿

防护等级

IP20（室内）/ IP54（可选）

适用标准

GB/T 10228 · IEC 60076 · JB/T 9646

优质材料

• • 采用优质冷轧硅钢片叠装

• • 全铜绕组，导电性能优异

• • 耐高温高绝缘材料制造，真空浸漆工艺

低噪音低损耗

• • 噪音不超过 45dB

• • 空载损耗低，节能环保

• • 温升不超过 65K

结构紧凑·安装便捷

• • 立式安装设计，节省空间

• • 体积小、重量轻、接线安全可靠

• • 防护等级高，适应工业环境

热稳定性优异

• • 严格控制发热部位及最热点温升

• • 线圈、引线采用铜导线，电流密度选取较低

• • 在额定负载下可连续长期工作

工业自动化

PLC控制系统、工控机、伺服系统、变频器、工业机器人

医疗设备

CT、DR、MRI、超声设备、监护仪、实验室分析仪器

数据中心

服务器电源、UPS旁路隔离、精密空调、通信设备

精密仪器

实验室设备、检测仪器、计量设备、半导体设备

安防监控

安防系统集中供电、监控设备隔离供电

特种设备

电梯控制系统、消防设备、船舶电气、矿山安全监控

功率或容量定制

1KVA至500KVA任意功率段定制，根据负载功率精准匹配。

电压等级定制

输入输出电压可定制380V/400V/415V/440V/480V等，满足不同国家电网标准。

联接组别/机箱定制

Dyn11/Yyn0可选，可增加电压表、电流表、温控系统、转向轮等。

防护等级定制

IP20室内型/IP54防尘防水型/IP65户外型可选，适应不同安装环境。
